好的plc成套控制柜厂家是如何给plc电气控制柜做设计布局的？plc电气控制柜的布局一般来说分为三部分，分别为：一次线布局、二次线布局以及控制柜面板上的布局。

一，plc电气控制柜的一次线布局。

通常控制柜的一次线是含有不同类型规格的，要看整个plc电气控制柜的总功率，工厂中经常使用到的是10mm²的与16mm²。这种线基本都为3种颜色---黄绿红，对应的是U、V、W三相电。进行接一次线时，需要按照工程师所画接线图标出的尺寸进行一次线与二次线用到线大小选择。接下来先对一次线进行介绍。

一次线要求一定根据图纸标出的标准进行连接，由于设备的安全和这息息相关，若是当控制柜所需要的是16mm ²的线，但是线却是用了10mm²，则最后将有可能使得设备不能满足其所需要的电压，进而设备将会出现相应的安全问题，严重的甚至会对工作设备人员造成生命威胁。因此，plc电气控制柜接线一定要根据所需标准进行。另一方面，作为 好的plc成套控制柜厂家，华普拓要求选择相应合适的压线端子进行接线。
接线步骤为：
1．先是得确认线是不是已经都拿好了；
2．接着把线剪切到所需要的长度；
3．对已经剪好的线使用剥线钳将其两头剥约为1至2cm长度；
4．接着用相应压线端子将线套好，线中铜丝不可露出（避免漏电），接着以压线钳端子使其压牢；
5．把以上得到的线安放至相应位置利用工具使它拧紧；
6．不断重复上述步骤，进而做好一次线的布局。

上述是主要的柜子一次线的接法，对于部分大功率的控制柜，相应的要求的一次线的大小就会是50mm²甚至是75mm ²等。因此，进行此类的一次线时，进而在完成以上步骤之中，还需要添加一些步骤如接50m m²时，前4个步骤相同，接着要求使用工单所要求的热缩管把它包裹好，然后以电热烘枪把它完成，别的一样。完成以上步骤后既是已经完成了控制柜的一次线布局。

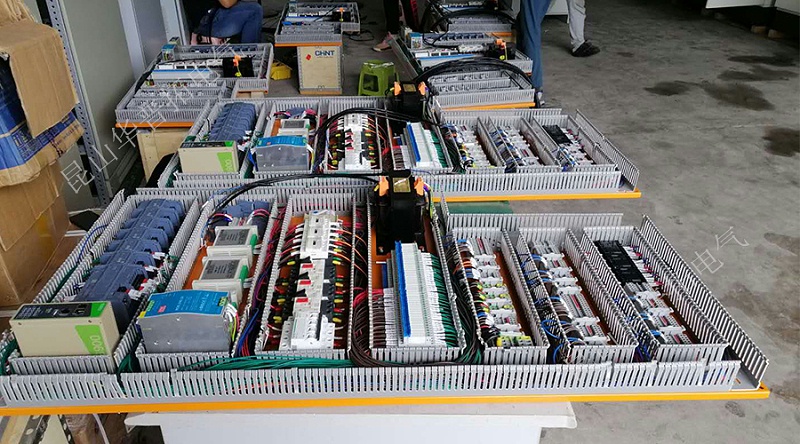

接好线的plc电气控制柜

二、plc电气控制柜的二次线布局

进行完一次线接之后，接着就是控制柜二次线的布局。一次与二次线的接法基本一样，在完成的主要步骤也是相似的，以及两种接线布局的时候，都需要确认将线放至元器件接线孔的底部，然后使用螺丝刀把它拧紧。还有的是在完成相应接线后，都是要求使用电动扭力枪把它固定好，而用扭力枪时候，就要按照线的尺寸，使用合适的扭力使其固定。做好上述的步骤之后，接着把板放到柜子里面，然而在放到柜子里之前前，还需要做的是拿气枪把接线时在板子上面留下的废弃物除去。

三、plc电气控制柜面板上的布局
一次线与二次线完成之后，那么就只有最后一个步骤了，即为进柜。进柜时，需要确认好相对应的柜子，这是根据柜子面板上的孔位与图纸后的孔位是不相同进行确认。接着可以根据下面的步骤进柜：
1．找到相应的柜子；
2．将板子放到相应的柜子里面，用拆卸板子时柜子里的零部件将板子固定在柜子中；
3．确认柜子面板上所需要的风扇与别的元器件；
4．根据料单把找好的元器件装好；
5．再次检查确认。

完成上面的步骤之后，把面板上的线也全部接好，机已经做好了全部的线路布局的控制柜工作了。

plc电气控制柜柜门接线
