plc电气控制柜的编程调试是怎么做的

返回列表 来源: 华普拓电气 发布日期: 2020.09.01

plc电气控制柜的编程调试是怎么做的?昆山华普拓电气是plc电气控制柜生产厂家。专业从事工业自动化plc电气控制柜系统的研究生产,尤其是对plc电气控制柜、变频器控制柜、软启动控制柜等,进行方案设计、生产安装、编程调试等一站式服务。由20年plc电气控制柜行业经验的总工程师带队。为用户提供定制服务。今天华普拓小编就以水处理行业的plc控制柜为例,来跟大家来说一说有关plc电气控制柜编程调试的那些事!

水处理plc电气控制柜

水处理plc电气控制柜


一般情况来说,在完成了plc电气控制柜的安装、接线后,就需要对控制柜规定的功能进行检测了,看看能否满足用户的要求。plc电气控制柜的编程调试是怎么做的?分为以下四步。
(一)plc电气控制柜的编程调试前的准备工作
在测试前,一些准备工作是必不可少的,首先是对控制柜的相间距绝缘(500V 绝缘阻值要求高过500M)进行检测;其次,需要根据图纸的要求把比例调节阀、马达以及相应的传感器进行接线;然后对控制柜电源进行检测,看看所有的相电压是不是在正常范围内;接着就是把所有的水泵上的进口侧阀门与排气阀开启,并将水泵出口侧的阀门关闭,对系统进行注水排气,一旦所有水泵完成满水后,

就把排气阀关掉;最后的一步,就是把在控制柜里面水泵主回路中空气开关关闭,送电完成后,才能把控制电源的开关合上。

plc电气控制柜编程调试现场

plc电气控制柜plc编程调试现场

(二)plc电气控制柜的功能检测

准备工作做好后,就可以检测plc电气控制柜的功能了。先对控制柜进行手动控制检测,把紧急操作的开关依据顺序逐一合上,并对所有水泵运行方向进行检测;接着检测自动运行时的控制柜,把全部的紧急操作开关断开,CU35X的操作菜单可以按照用户需要设好相应的系统供水压力,接着就可以设置为自动运行的系统工作状态了,合上水泵的电源开关,接着系统自动进行动作,并对所有水泵运行方向进行检测,接着把出口阀门打开,对水泵的自动投入切出与供水压力波动情况进行检测与观察,看看是不是正常。

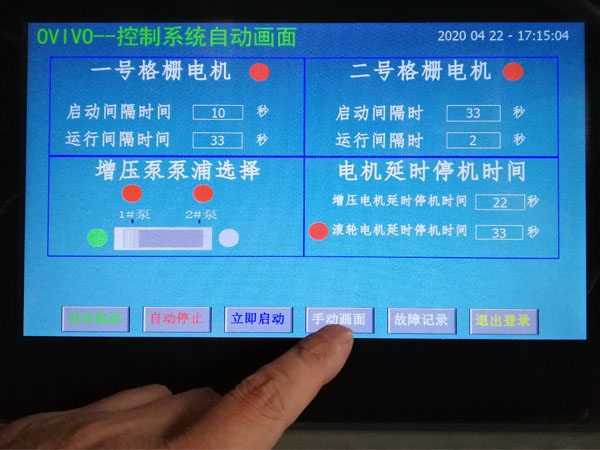

plc电气控制柜触摸屏画面

plc电气控制柜触摸屏画面

(三)进口侧低压力时

若是进口侧出现为低压,则要求进行检查的功能为:低压力阀门调节功能,低压力启动缩减运行功能,稳流罐低液位停机功能。阀门调节功能为低压力,若是把进口侧的供水阀门的开启度进行降低,这就使得系统的出水量将大于供水流量,比例调节阀前端压力将减小,相应的进口开启度会进行调小以使得前端压力保持高过,到阀门全部关了为止。另一个方面,低压力的时候,需要把缩减的运行功能开启,在比例调节阀进行动作完成之后,泵组压力将会小于(此可按照实际进行调整),接着设定点影响功能开启,根据实际泵组的入口压力和安全值之间比例调小出口侧的设定压力,进而把出口侧流量降低下来,这样就能够实现延长停机时间了。而对于低压力时候的稳流罐停机功能,系统的流量要求量将会高过管网的来水量,这个时候稳流罐里面的水将补充使用,但是过时液位小过下限值后,系统报警将出现进而停机。此为进口侧低压时出现的,当时高压的进口侧,就会出现一个对这种高压的旁通功能的检测,即为若是出口侧设定压力的倍时,仍小于进口侧的压力,那么就会使得关停系统,这时的供水就由管网直接供应了。

plc电气控制柜内部结构

plc电气控制柜内部结构

(四)plc电气控制柜的编程调试过程中的故障
调试时,一些不能预料到的故障时有可能出现的,若是出现故障,那么就会有警报声从控制柜里的蜂鸣器产生,接着PLC就会发出指令使得泵组关掉,进而工作人员就可以对故障进行检查产生原因了。同时需要注意的是故障出现时,我们首先是需要把总电源关了,进而避免出现人身伤害。

华普拓电气车间一角

华普拓电气车间一角

plc电气控制柜的编程调试是怎么做的?今天就分享到这里,更多关于plc电气控制柜的技术知识,可致电我司详细咨询。昆山华普拓电气plc电气控制柜生产厂家,并负责。主营plc控制柜、变频器控制柜、软启动控制柜等工业自动化控制系统柜。并按用户需求编程调试。实现灵活全面等控制要求。华普拓期待您的来电。
