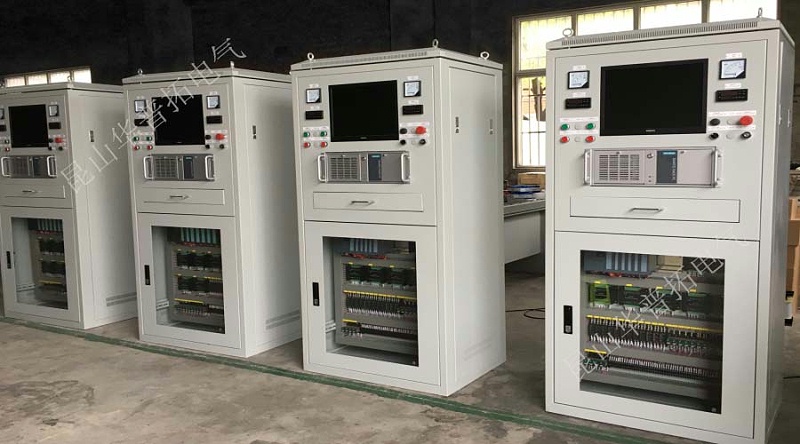

plc控制柜的主要元器件都有哪些？PLC控制柜是具有过载、短路、缺相保护等保护功能。因其结构紧凑、工作稳定被现代自动化工业所喜爱。华普拓PLC控制柜非标定制，能适应各种大小规模的工业自动化控制场合。广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。

一个标准的PLC控制柜内部元器件主要有以下几个方面。
1，首先是可编辑的程序化模块plc模块，包含CPU、输入/输出模块、通讯模块、扩展模块等，按现场控制点位需求来配置。可编程序控制器PLC品牌通常根据工程需要选择，性能稳定、运行可靠、高性价比、简洁实用和、便于扩展和兼容性强是选择PLC的基本要素。如果工程比较大或重要场合还需要考虑PLC冗余(也就是两套交替使用)。品牌上，一般选用西门子、施耐德、欧姆龙、AB等。

2，24V直流开关电源，大部分PLC自带DC24V电源，如果需要DC24V电源回路较多，则必须单独配置输入AC220V/输出DC24V优质开关电源模块。常用的品牌是台湾明纬。

3，空气开关，

(1) AC220V总电源开关，这是PLC控制柜必备的。如外部仪表、用电设备电源需要从PLC柜送出，则每个回路应单路配置1个电源开关。(2)DC24V电源总开关，这也是PLC控制柜必备的。如外部仪表、用电设备电源需要从PLC柜送出，则每个回路应单路配置1个电源开关。(3）动力电源总开关，如果PLC控制柜内还安装有接触器、变频器等设备，这个开关是必须的。是控制柜的基本组件之一，而且整个控制柜电源都是由它控制。

4，中间继电器，PLC控制柜内可编程序控制器DO输出原则上不直接入外部控制回路，应由高性能中间继电器〔如欧姆龙品牌，线圈电压DC24V)中转，有利于延长PLC DO输出模块使用寿命和安全性。中间继电器触点数量按需要选择两常开/两常闭类型或四常开/四常闭类型中间继电器。

5，接线端子，接线端子数量由输入和输出回路数量决定。

6，信号隔离器、配电器、安全栅。现场两线制变送器信号通过配电器转换为4-20mA信号送入可编程序控制器A输入端;外部4-2JmA、0-5V、0-20mA等各种信号通过通过信号隔离器转换为4-2mA信号送入可编程序控制器AI输入端。使用信号隔离器和配电器可以提高整个系统抗干扰能力和系统稳定性能。

7，其他设备 PLC控制柜内通常还会配置接触器、按钮、变频器、交换机、人机界面触摸屏等设备，视工程技术要求而定。

plc控制柜的主要元器件有哪些都知道了，现在要做PLC控制柜的一次线布局

通常控制柜的一次线是含有不同类型规格的，工厂中经常使用到的是10mm2的与16mm。2一般来说，这种线基本都为3种颜色，既黄绿红，对应的是U、V、W三相电。
一次线要求一定根据图纸标出的标准进行连接，若控制柜所需要的是16mm2的线，但是线却是用了10mm，则将有可能使得设备不能满足其所需要的电压，进而设备将会出现相应的安全问题，严重的甚至会对工作设备人员造成生命威胁。因此，接线一定要根据所需标准进行。另一方面，我们要求选择相应合适的压线端子进行接线。
上述是主要的柜子一次线的接法，对于部分大功率的控制柜，相应的要求的一次线的大小就会是50mm2甚至是75mm2等。因此，进行此类的一次线时，进而在完成以上步骤之中，还需要添加一些步骤如接50mm2时，前4个步骤相同，接着要求使用工单所要求的热缩管把它包裹好，然后以烘枪把它完成，别的一样。完成以上步骤后既是已经完成了控制柜的一次线布局。
