苏州真空泵PLC控制柜系统的组成部分

苏州真空泵PLC控制柜系统是由昆山华普拓设计生产的。用于制氧机设备中压缩机真空泵鼓风机等的自动化控制。

该系统一共有五台柜子，分别为一台plc控制柜、两台软起动控制柜、一台变频控制柜和一台低压配电动力柜组成。五台控制柜皆为仿威图柜型。

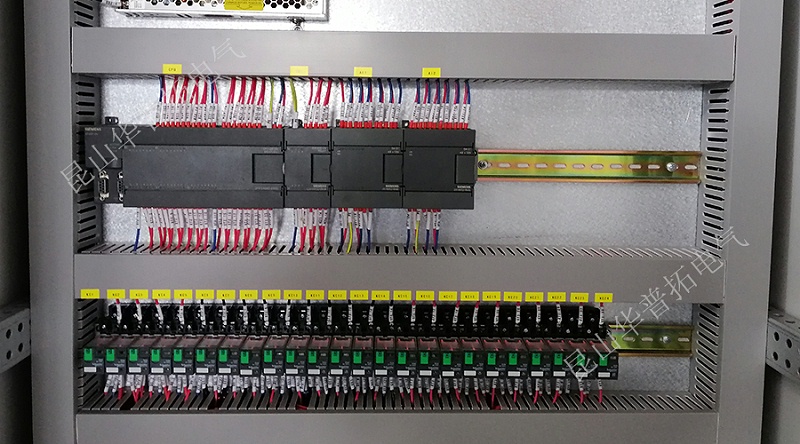

PLC控制柜细节图

苏州真空泵PLC控制柜系统的PLC控制柜

五台控制柜系统中，其中PLC控制柜为独立的主控制系统，是这套真空泵PLC控制柜系统的核心。负责整个真空泵系统的自动化启停控制。其所用的plc模块为德国西门子S7300系列。包含 8AI模块、8RTD模块、32DO模块32DI模块、以及6ES7 315-2EH14-0AB0规格的CPU模块等等，参看以上细节图。

并留足了空间给用户，用于以后控制要求改变时添加扩展模块。

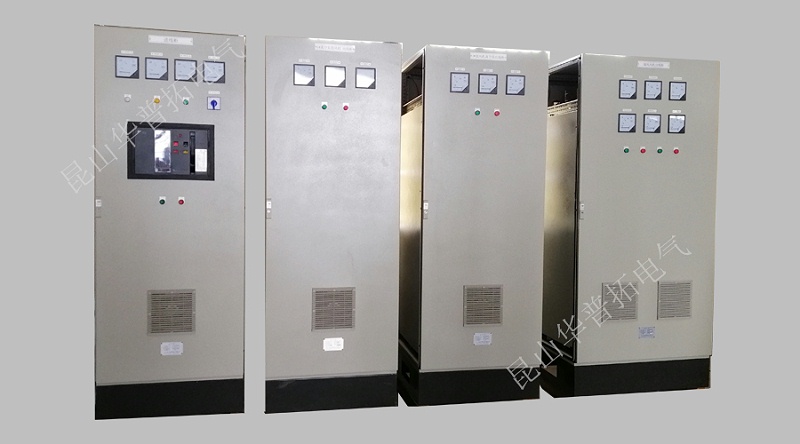

拼柜外观图

苏州真空泵PLC控制柜系统的拼柜部分：

苏州真空泵PLC控制柜系统的拼柜部分由四个柜子组成。

如下图从左至右依次为：

一台总功率459KW的进线柜为整个系统提供动力能源。两台真空泵鼓风机出线柜由220KW西驰软起动柜实现平滑启动，还有一台混风风机出线柜即装有两台士林变频器的变频柜。

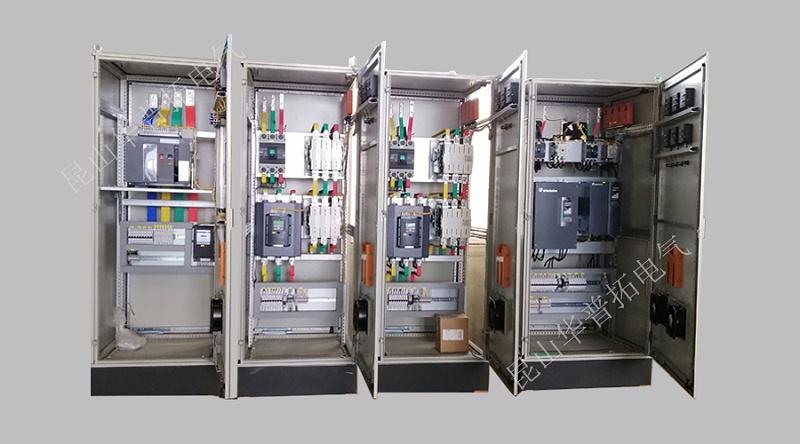

4台拼柜内部图

       华普拓电气是苏州真空泵PLC控制柜系统生产厂家，公司生产各种设备控制柜起动柜。产品涵盖PLC控制柜、软起动柜、变频柜、进线柜等等。华普拓拥有完善的生产体系，并通过了ISO9001国际认证，以及3C配电柜生产资格证书。高效率交货速度赢得客户信赖和支持。

华普拓电气是配套OEM控制柜供应商。 产品为非标定制，详情可来电商谈15150491355。
