华普拓小课堂--配电柜中母线铜排的作用

返回列表 来源: 华普拓电气 发布日期: 2020.05.25

华普拓小课堂--配电柜中母线铜排的字母及颜色标注
配电柜有三相四线,其中三相是指火线A相、B相、C相,零线N和地线PE字母表示。ABC和N组成了四线。一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排。

铜排在使用中一般标有相色字母标志或套色号热缩保护套,A相铜排标识为“黄” 色,B相为“绿”色,C相为“红”色,N相为“淡蓝”色,PE母线为‘'黄绿” 双色。

下图是2020年4月22日出货的华普拓14台风电大叶片模具电控箱发往山东 配电柜。

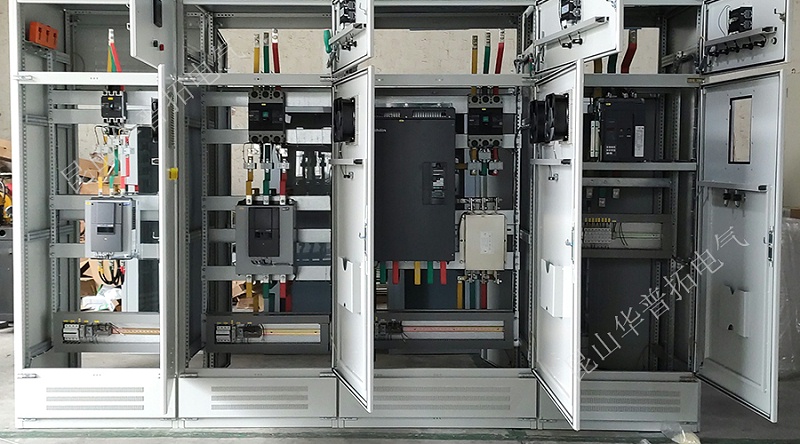

配电柜柜内铜排布置

配电柜柜内铜排布置

华普拓小课堂--配电柜中母线铜排的作用:

配电柜中母线铜排的作用是起到输送电流连接电气设备的作用。

铜排主要是用在一次线路上(大电流的相线、零线、地线都会用到铜排),在电柜上较大电流的一次元器件的连接都是用铜排,比如一排电柜在柜与柜之间连接的是主母排,主母排分到每面电柜的开关电气(隔离开关、断路器等)上的是分支母排。


电控柜中铜排布局

电控柜中铜排布局

华普拓小课堂--配电柜中母线铜排的选用:

铜排有镀锡的也有裸铜排,在华普拓配电柜中的铜排一般都要做镀锡处理的。空余处就有加热缩套管防护,也有些是用绝缘油漆的。

用铜排最主要考虑的是载流量,根据电流大小选用适合的铜排,连接处的螺丝一定要上紧,否则电流大时会出现烧熔铜排的可能。一般情况下电流负载在100A以上的就要走铜排了,但也要具体看项目具体对待。

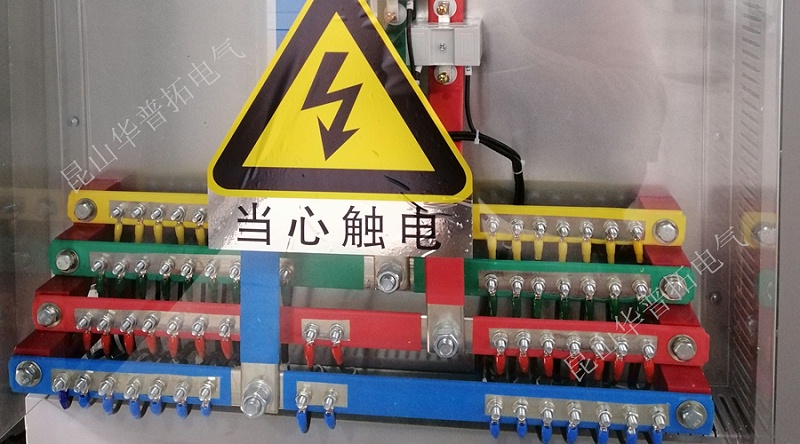

配电柜母排细节图

配电柜母排细节图
