多个触摸屏显示的PLC自控系统柜

返回列表 来源: 华普拓电气 发布日期: 2020.04.10

        触摸屏作为自动化控制系统中的输出设备,在PLC自控系统柜中的使用已经非常普遍。借助触摸屏可以比较直观的显示,记录,修改、储存设备运行时所输出的各项数值。而不同的控制要求也决定了PLC控制柜的不同配置。单台触摸屏显示、双触摸屏显示、三个触摸屏等多个触摸屏显示的plc自控系统柜。

一台触摸屏PLC控制柜

一台触摸屏PLC控制柜

      上图是一台单触摸屏的plc自控柜,是上海虹桥地铁站雨水回收项目PLC自控系统柜。选用SIEMENS + Automatic S7-200系列plc模块,西门子SMAT1000系列触摸屏。高端品质看得见。组态软件同样选用西门子WinCC fl exible ,简单直观、功能强大、应用灵活且智能高效。WinCC flexible 软件包括一系列执行各种组态任务的编辑器和工具。可使用多种便捷的功能来组态显示画面,例如缩放、旋转和对齐等功能。华普拓可以对触摸屏上位机编程组态

3-30 大图

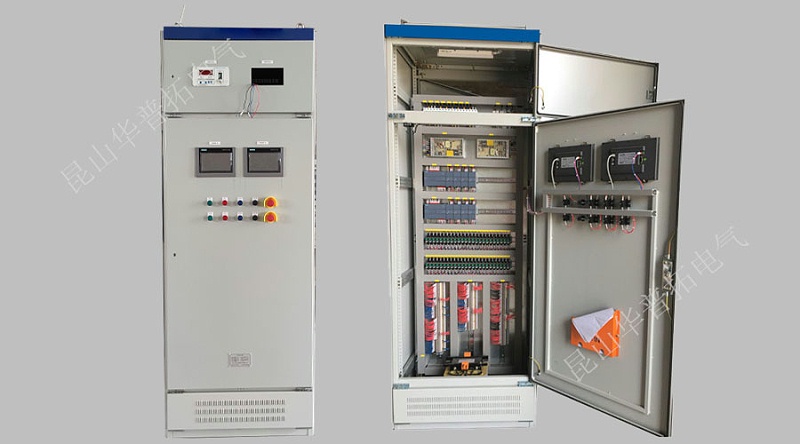

双触摸屏PLC控制柜

        如上图所示,这是双触摸屏PLC控制柜。柜型为GGD式。由两台触摸屏及两排按钮指示灯组成了输出控制系统。控制设备的运行停止等动作。还有下图中的三台触摸屏显示的plc控制柜。不管是单个触摸屏、双触摸屏显示,还是三台等多台触摸屏显示在整个plc自控系统柜中的作用都是巨大的。

       PLC自控系统柜中触摸屏的作用:
  1、对整个工艺流程以图形化进行直观演示,使整个工艺流程及设备工作原理一目了然;
  2、可以实时显示各个采集点的模拟量数据并保存。
  3、可直接观测到设备运行的启停状态、故障状态,并可直接在触摸屏上操作设备的启停。
  4、对SBR工艺参数(如各工序时间)可以随时修改,使工业控制处理达到更好的效果。
  5、还可以在界面上修改其它设备的轮换时间,过滤加压泵起泵条件,使设备工作时间均衡,延长设备寿命。

GGD柜PLC控制柜1

三台触摸屏plc自控系统柜

        多个触摸屏显示的PLC自控系统柜越来越多的被广泛应用。发展了更便捷的工业设备电气控制方式。 华普拓电气是苏州一体化自动控制成套柜非标生产商。专业依照用户需求定制非标自动化控制柜。专业的技术水平得到客户的一致认可和业界好评。

华普拓电气,期待与您的合作。
