药厂设备PLC控制柜

【产品特点】

  药厂设备PLC控制柜,IP55防护等级,仿威图结构,不锈钢材质

  西门子SIMATIC ET 200SP HA系列PLC可编程模块 品质保障


【产品标准】

  产品严格执行ISO9001:2015 质量管理体系认证

  采用国际标准认3C(CCC)(CQC)认证证书

全国热线

0512-81862896

产品简介 / Introduction

产品特点华普拓

药厂设备PLC控制柜


01药厂设备PLC控制柜是瑞阳制药单抗系统配药项目中的一台柜子。因为医药制药行业的特殊性,本项目中的所有柜子都采用SS304不锈钢材质,IP55防护等级,仿威图结构柜型。柜子尺寸为宽W1000x高H2000x深D600mm。

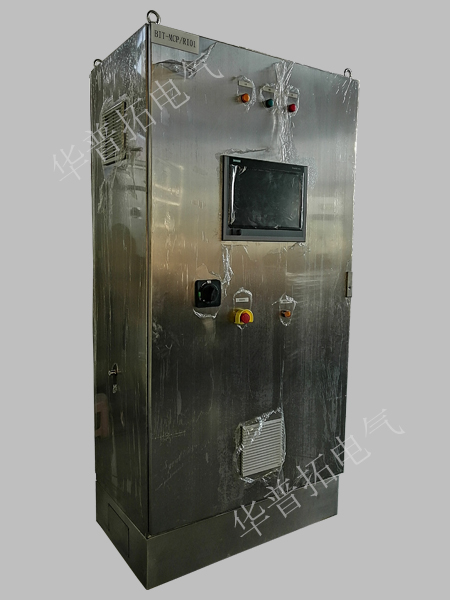

如右图所示,控制柜柜门上安装了指示灯、按钮、西门子12寸触摸屏以及塑壳断路器延长手柄的操作旋转面板。操作面板可以在不打开柜门的情况下对断路器进行开关操作,方便易上手。

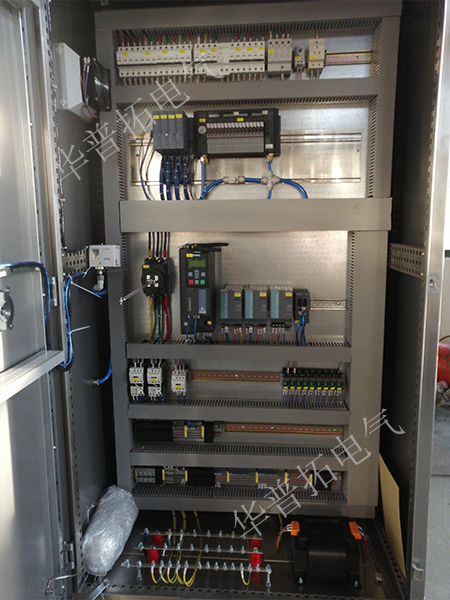

02 控制柜内安装施耐德断路器和带延长手柄的塑壳断路器,西门子直流电源模块、正泰电涌保护器、1台G120X系列西门子变频器 ,  西门子SIMATIC ET 200SP HA系列PLC可编程模块.进口品牌,高配置,保障系统运行稳定性。



药厂设备PLC控制柜内部结构

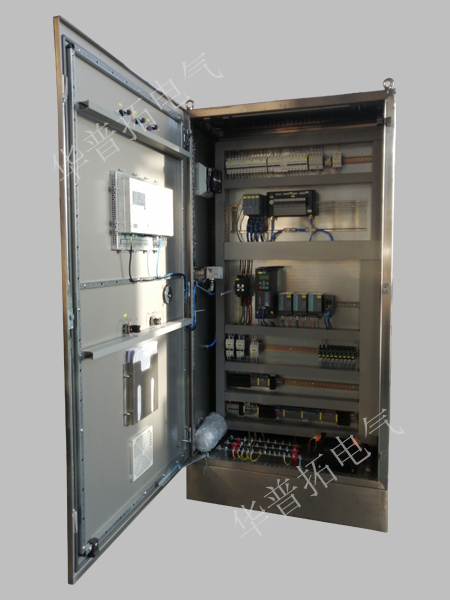

03 如左图所示,控制柜中还装了德国进口的宝德电磁阀。并连接气管。用于制剂配液的控制。西门子进口风机泵专用变频器Sinamics G120X。IP20防护等级。内置双直流电抗器和主动保护功能,软硬件结合,降低故障停机时间。轻松应对现场环境,满足用户各种控制需求。

04 柜子下部是中间继电器和极限端子,底部是变压器和接地铜排。整个PLC控制柜布局合理,美观。同时还预留了位置,以便后期增加元器件。华普拓生产的药厂设备PLC控制柜自动化操作。以其高性能、较稳定的特点,受到用户的信赖。
电控柜保质期12个月
华普拓提供7*24小时在线技术咨询服务
专业自动化电气柜设计厂家,免费提供技术方案
