星三角降压启动柜

【产品特点】

星三角降压启动原理

  元器件安装合理,线路布局美观



【产品标准】

  产品严格执行ISO9001~2008 质量管理体系认证

  采用国际标准认3C(CCC)认证证书

全国热线

0512-81862896

产品简介 / Introduction

产品特点华普拓

星三角降压启动柜


01本产品为星三角降压起动控制柜。采用星三角降压原理启动。在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线(通过双投开关迅速切换)。

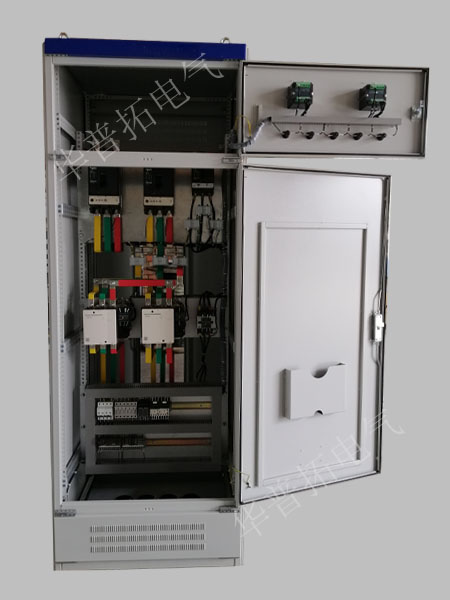

02 如右图所示,控制柜内上部装有三只施耐德塑壳开关,下部装有施耐德接触器。星三角启动柜虽构造简单,但却在工业启动控制中起着重要作用。



星三角降压启动柜内部图



03 星三角降压启动的电动机三相绕组共有六个外接端子:A-X、B-Y、C-Z (以下以额定电压380V的电机为例)
  A.星形启动:X-Y-Z相连,A、B、C三端接三相交流电压380V,此时每相绕组电压为220,较直接加380V启动电流大为降低,避免了过大的启动电流对电网形成的冲击。此时的转矩相对较小,但电动机可达到一定的转速。
  B.角形运行:经星形启动电动机持续一段时间(约几十秒钟)达到一定的转速后,电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V,转矩和转速大大提高,电动机进入额定条件下的运行过程。

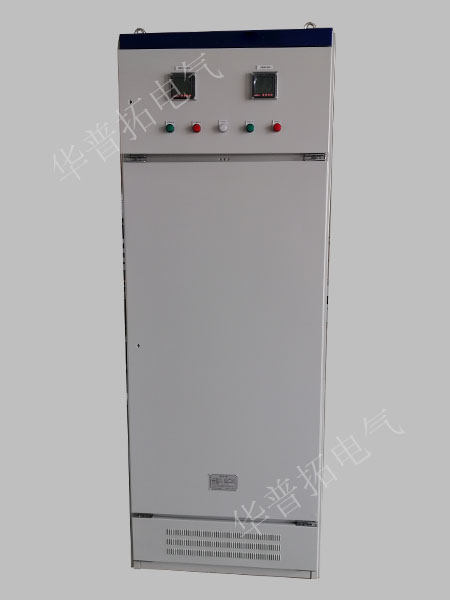

04如左图所示,星三角起动柜采用GGD柜形式,黄金分割柜面。布局美观大方。



公司实力华普拓

 创新设计能力
01 创新设计能力

汇集10多名有丰富经验的技术工程师,具有配电和自控设计及软件编程开发的能力;

强强联手出陈易新,用高智能使产品结构及排线更科学,柜内布线合理美观,尽显工艺之美。

生产定制实力
02 生产定制实力

拥有10多年低压电气成套设备的生产经验,按客户需求量身定制专属的自动化控制解决方案;

严格执行ISO9001质量管理体系,产品均通过3C认证,生产进度节点及时追踪,确保准时交付。

保质保价体系
03保质保价体系

华普拓电气与西门子、施耐德、ABB、罗克韦尔等品牌元器件厂家长期合作,正品高品质配置;

品质原材均集中采购,成本更低,性能稳定、功能齐全,可以根据实际控制规摸大小进行组合。

技术协同支持
04 技术协同支持

原厂技术支持,协同产品升级优化,设立7*24小时快速响应机制,专职项目工程师随时指导运行;

项目从前期到后期都由专属项目工程师跟进,避免出现对接信息误差和需要重新熟悉项目的时间。

热品推荐 / Hot product
MNS低压抽屉柜

MNS低压抽屉柜

【产品特点】→采用MNS抽出式结构。【产品标准】→该产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439规定MNS型低压开关柜适应各种供电、配电的需要,能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。→采用国际标准认证证书,符合3C认证标准。
西驰变频器控制柜

西驰变频器控制柜

【产品特点】→采用国产一线品牌元器件→元器件安装合理,线路布局美观→由西安西驰变频器XFC550系列,常熟开关塑壳断路器等电器元件组成【产品标准】→产品严格执行ISO9001~2008质量管理体系认证→采用国际标准认3C(CCC)认证证书
推杆进料plc控制柜

推杆进料plc控制柜

【产品特点】→采用国外进口品牌元器件。→由西门子PLC模块、施耐德断路器、明纬开关电源等组成【产品标准】→产品严格执行ISO9001~2008质量管理体系认证。→采用国际标准认证证书。
粉尘防爆箱

粉尘防爆箱

【产品优点】→可手动、自动联动控制,灵活方便。→防爆柜防爆等级ExdⅡBT5Gb,防爆粉尘等级ExtDA21IP65T80C,专用于粉尘爆炸性气体环境中。
