PLC主控制柜

【产品特点】

  采用西门子PLC 1200系列CPU及可编辑程序模块。

  ABB ACS530系列变频器,性能稳定。


【产品标准】

  产品严格执行ISO9001~2015 质量管理体系认证。

  采用国际标准认证证书。

全国热线

0512-81862896

产品简介 / Introduction

产品特点华普拓

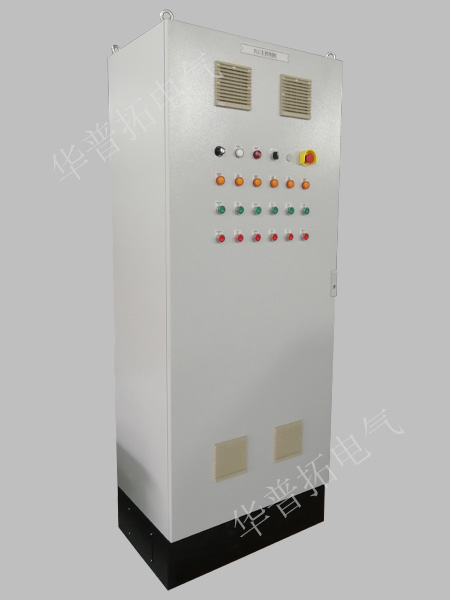

PLC主控制柜外观


01本项目有1台PLC主控制柜即本柜,以及2台防爆型远程分电柜。该PLC主控制柜尺寸为H2000*W800D500mm。前单开门。柜门上安装了指示灯、按钮、转换旋钮、急停按钮等二次元器件,柜内PLC部分采用西门子1200系列可编辑程序模块,以及ABB ACS530系列变频器。


02 本柜为PLC+变频器配置,PLC柜  具有短路、过流、过压、过热、过载、应急断电等多种保护。 安全可靠。被广泛应用于恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。变频器调速变频输出,节约能耗,绿色环保。

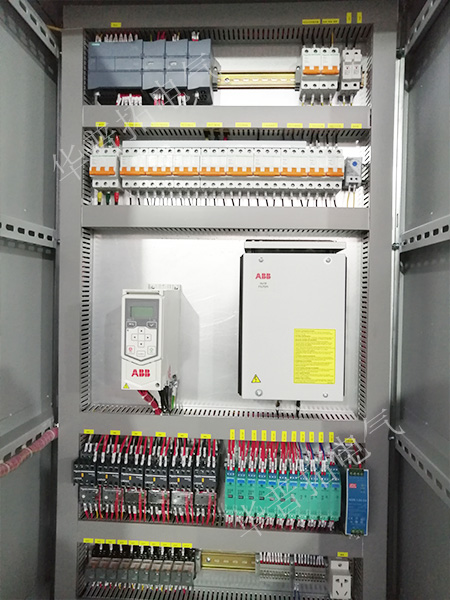

PLC主控制柜内部

03如左图所示,PLC主控制柜内动力和控制分开,强弱电互补干扰。增强电柜运行的稳定性。处理西门子1200PLC以及ABB变频器外,元器件选用施耐德断路器,接触器、明纬24V直流电源,以及信号隔离器、中间继电器、接线端子等元器件。


04PLC控制柜供电电源:DC直流24V,单相交流220v,(-10%,+15%),50HZ 防护等级:IP41或IP20
环境条件:环境温度在0℃-55℃,防止太阳光直接照射;空气的相对湿度应小于85%(无凝露)。远离强烈的震动源,防止震动频率为10-55HZ的频繁或连续震动。避免有腐蚀和易燃的气体。


公司实力华普拓

 创新设计能力
01 创新设计能力

汇集10多名有丰富经验的技术工程师,具有配电和自控设计及软件编程开发的能力;

强强联手出陈易新,用高智能使产品结构及排线更科学,柜内布线合理美观,尽显工艺之美。

生产定制实力
02 生产定制实力

拥有10多年低压电气成套设备的生产经验,按客户需求量身定制专属的自动化控制解决方案;

严格执行ISO9001质量管理体系,产品均通过3C认证,生产进度节点及时追踪,确保准时交付。

保质保价体系
03保质保价体系

华普拓电气与西门子、施耐德、ABB、罗克韦尔等品牌元器件厂家长期合作,正品高品质配置;

品质原材均集中采购,成本更低,性能稳定、功能齐全,可以根据实际控制规摸大小进行组合。

技术协同支持
04 技术协同支持

原厂技术支持,协同产品升级优化,设立7*24小时快速响应机制,专职项目工程师随时指导运行;

项目从前期到后期都由专属项目工程师跟进,避免出现对接信息误差和需要重新熟悉项目的时间。
