进线柜

【产品特点】

  可非标定制

  安全可靠


【产品标准】

  产品严格执行ISO9001~2008 质量管理体系认证。

  通过国际CCC电气标准认证证书。

全国热线

0512-81862896

产品简介 / Introduction

产品特点华普拓

plc自控系统柜


01一般是从供电网引入10kV电源,10kV电源经过开关柜将电能送到10kV母线,这个开关柜就是进线柜。35—110kV及以上电压等级的变电站,进线柜均所指为变压器低压(10kV)开关柜。即由变压器低压侧输出连接至10kV母线的初始端的第一个柜:称为进线柜,也称为变低进线柜。

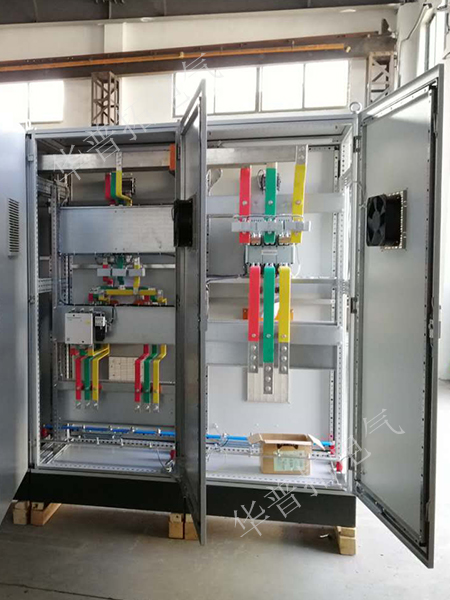

02项目是电气系统拼柜。整个项目总共是四台,一台plc总控制柜,一台进线柜,两台真空泵。如图所示。左边的是进线柜和两台真空泵柜是拼柜结构.

拼柜结构紧凑,节省空间,柜内为铜排穿线,安全可靠。



plc自控系统柜

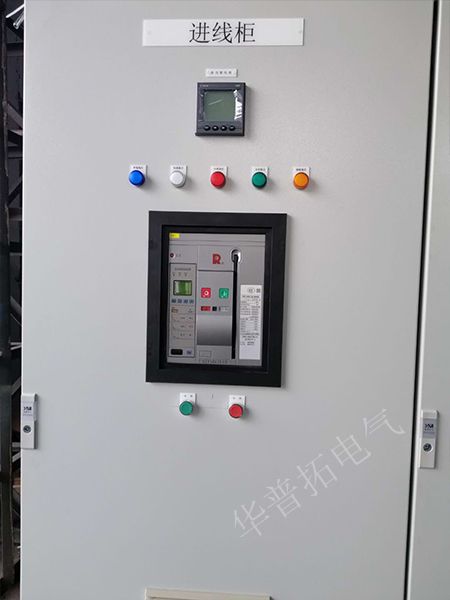

03该进线柜为前后开门,单开门。底部有200mm槽钢基座。更为稳固,柜面上是多功能仪表,指示灯按钮,常熟开关厂万能式断路器CW3-1600系列,EA35控制器、四组转换触头、分励、电操。操作方便。

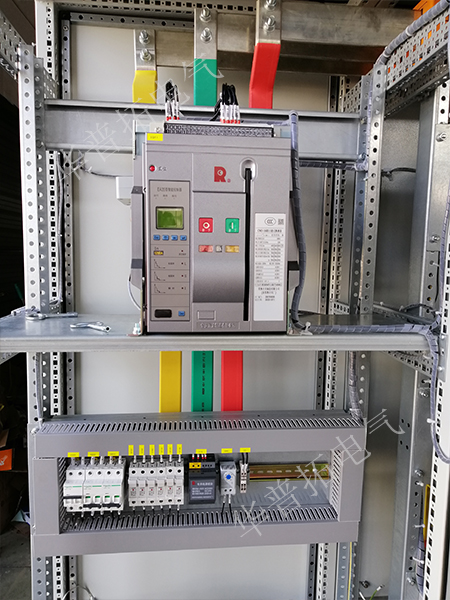

04标准化红绿黄三色三相铜排连接,  布局合理美观。铜排母排的规格按最大电流上限来选择。满足用电安全。

进线柜,就是从外部引进电源的开关柜。线柜为负荷侧的总开关柜,该柜担负着整段母线所承载的电流,由于该进线柜所联接的是主变与低压侧负荷输出,其地位的重要性就不言而喻了。
