波纹机plc控制柜

【产品特点】

  采用富士7.5KW变频器

  西门子plc控制器,施耐德等品牌元器件


【产品标准】

  产品严格执行ISO9001:2015 质量管理体系认证

  采用国际标准认3C(CCC)(CQC)认证证书

全国热线

0512-81862896

产品简介 / Introduction

产品特点华普拓

波纹机plc控制柜


01波纹机plc控制柜是昆山华普拓电气设计生产安装的电气柜,控制柜内装有西门子plc控制器,以及1台7.5KW富士变频器,变频控制节约耗能。

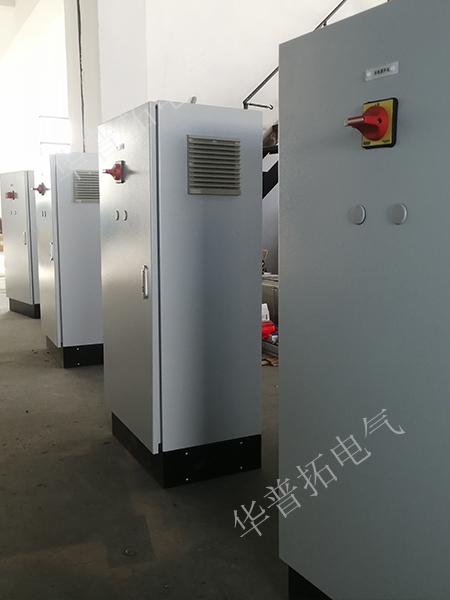

本台波纹机plc控制柜用于控制波纹机的启停及控制。控制柜为前开门,柜体尺寸为H1100*W600*D400MM.板材为1.2MM厚碳钢板。仿威图结构。小巧轻便,便于搬运。

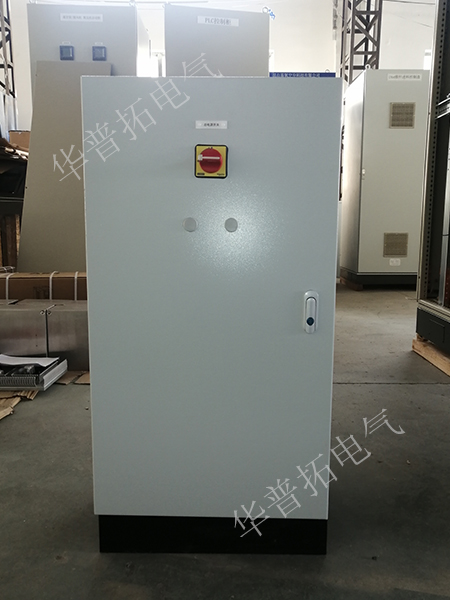

02 控制柜正面是施耐德V1C负荷开关, 两个堵孔为后续增加功能预留按钮孔。柜内动力空开也是沿用施耐德品牌。

变频柜可以最大限度减少大功率水泵、风机对电网的冲击和大副的压降,节电效果显著

波纹机plc控制柜内布局

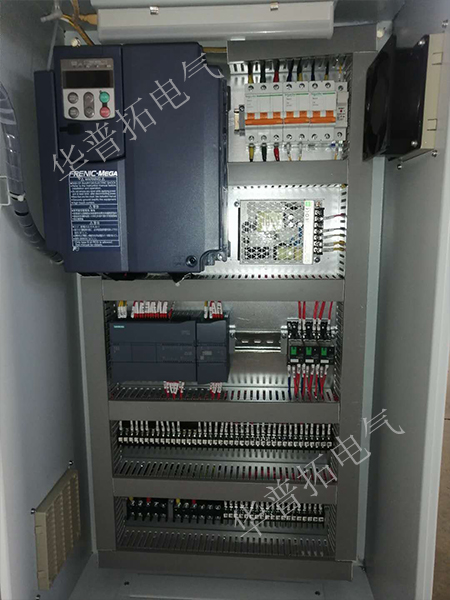

03 波纹机控制柜内,布局合理,按照紧凑。充分利用柜内空间不浪费。如图所示。左上角是一台7.5KW的富士变频器FRN7.5G1S-4C。右边是施耐德空开和明纬开关电源。中间区域是西门子200CPU模块DI模块,以及中间继电器。下面两排是接线端子。

柜内安装了风机、过滤网,充分散热。保证柜内通风用电安全。

04 波纹机plc控制柜+ 变频器启动的优点:

1)PLC自动化控制,模块采集信号并输出。
2)降低耗能,变频控制,节约能源,降低成本。
3)安全生产, 故障报警,以应对现场远距离、复杂的工况环境。
4)应用广泛 典型应用于   恒压供水、空压机、风机水泵 控制类型   液位控制,压力控制,温度控制等。
