一分钟教你看懂PLC控制柜的安装

返回列表 来源: 发布日期: 2021.03.03

一分钟教你看懂PLC控制柜的安装。PLC控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小,进行组合,既可以实现单柜自动控制,也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。PLC控制柜能适应各种大小规模的工业自动化控制场合。应用广泛。那plc控制柜在安装的时候有哪些注意要点呢?

一分钟教你看懂PLC控制柜的安装

plc控制柜安装注意事项
1、plc控制柜应有足够的电气间隙及爬电距离以保证设备安全可靠的工作。
2、电气元件及其组装板的安装结构应尽量考虑进行正面拆装。
3、各电器元件应能单独拆装更换,而不影响其他元件及导线束的固定。
4、发热元件宜安装在散热良好的地方,两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。

5、主令操纵电器元件及整定电器元件的布置应避免由于偶然触及其手柄、按钮而误动作或动作值变动的可能性,整定装置一般在整定完成后应以双螺母锁紧并用红漆漆封,以免移动。

6、强弱电端子应分开布置;当有困难时,应有明显标志并设空端子隔开或设加强绝缘的隔板。
7、线槽的连接应连续无间断。每节线槽的固定点不应少于两个。在转角、分支处和端部均应有固定点,并紧贴墙面固定。
8、断路器和漏电断路器等元件的接线端子与线槽直线距离30mm。
9、plc控制柜具有电磁式活动部件或借重力复位的电气元件,如各种接触器及继电器,其安装方式应严格按照产品说明书的规定,以免影响其动作的可靠性。
10 低压电器根据其不同的结构,可采用支架、金属板、绝缘板固定在墙、柱或其它建筑构件上。金属板、绝缘板应平整。当采用卡轨支撑安装时,卡轨应与低压电器匹配,并用固定夹或固定螺栓与壁板紧密固定,严禁使用变形或不合格的卡轨。
11保护接地连续性 保护接地连续性利用有效接线来保证。

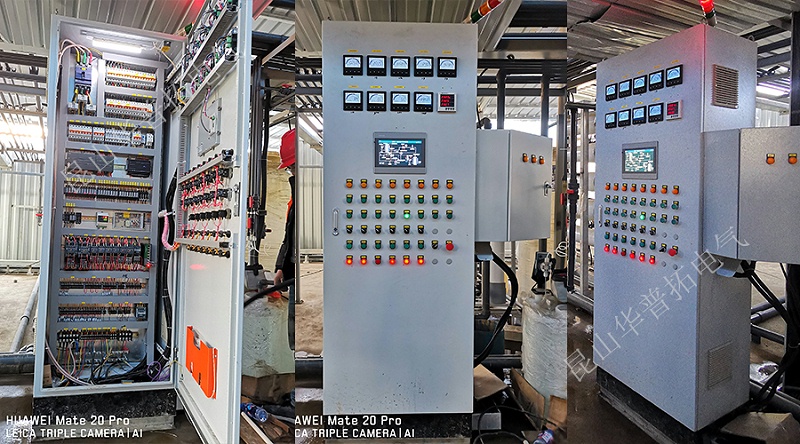

  plc自控系统柜

PLC控制柜中可编程逻辑控制器的特点
1.系统构成灵活,扩展容易,以开关量控制为其特长;也能进行连续过程的PID回路控制;并能与上位机构成复杂的控制系统,如DDC和DCS等,实现生产过程的综合自动化。
2.使用方便,编程简单,采用简明的梯形图、逻辑图或语句表等编程语言,而无需计算机知识,因此系统开发周期短,现场调试容易。另外,可在线修改程序,改变控制方案而不拆动硬件。
3.能适应各种恶劣的运行环境,抗干扰能力强,可靠性强,远高于其他各种机型。

华普拓免费为用户设计plc控制方案,承诺所生产电气柜质保一年。7*24小时免费远程指导服务。
