项目单位：台湾台北中山堂舞台升降变频控制箱

控制柜生产厂家：昆山华普拓电气有限公司

产品名称：舞台升降变频控制箱

项目介绍：

中山堂原名“公会堂”，位于台北延平南路，日据时代被日本人当成施政印记的建筑物 ，1945年抗战胜利台湾光复，日本在这里递送降书 。光复后“公会堂”更名为“中山堂”并由台北市政府接收，设立中山堂管理所，被明确定位为传统艺术的艺文中心。现在台北市文化局将中山堂规划两个定位，一是展演传统戏剧，二是市民论坛的固定场地。 2019年11月场馆内舞台设备改造项目启动实施。昆山华普拓电气有幸参与其中，负责39台控制绞车运行的控制箱的设计制作——舞台升降 变频器控制箱。并于12月7日交付，由航空直接运抵台北。

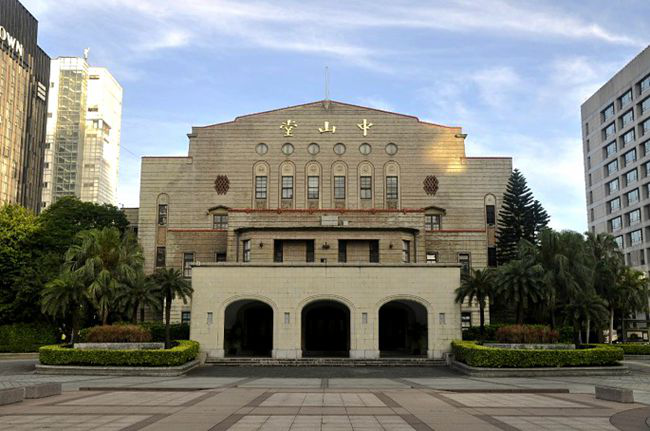

                                                                                     台湾台北中山堂外观

应用亮点：

整个项目包含39台舞台升降变频控制箱，其中30台11KW，7台2.2KW ,2台1.5KW. 变频器控制箱主要用于控制绞车，而绞车负责整个舞台的升降启停。考虑到实际使用场景以及美观度，柜体选用材质 1.2mm 厚的碳钢制作，黑色龙纹削光作为主体颜色。箱体尺寸高1200*宽 350* 深350mm。因为是移动式设备，所以在顶部安装把手方便搬运抓握。

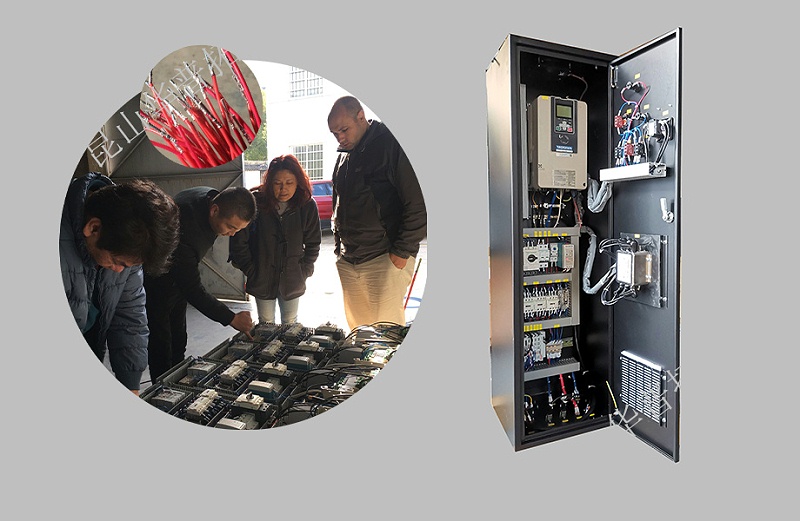

客户到公司查看生产，对生产进度以及产品表示满意

升降舞台的运动是通过控制电机的转动来调整升降块的位置，在控制上既有强电部分，也有弱电部分，设计系统结构时把这两个部分分开。控制箱内所有元器件均为原装进口。箱体面板二次按钮选择开关等均采用台湾贺电品牌,箱体下部装有台湾卡固排风扇，有效快速降低箱内温度。

此舞台升降变频控制箱设计的亮点在于箱体底部，针对演艺现场场地限制，及许多不同功能控制，现场线路繁多、复杂，安装、调试及后期维护不便的实际情况，从而设计了模块化插座底板，将多种线路组合成一个个模块，各模块对应插入模块插座上，插座安置于底板上，模块插座底板和多个模块插座之间通过一根或多根模拟线控制连接，并做上明确的标识，这样大大的方便了工作人员的使用，只要插入需要使用的插头即可轻松解决应用问题。

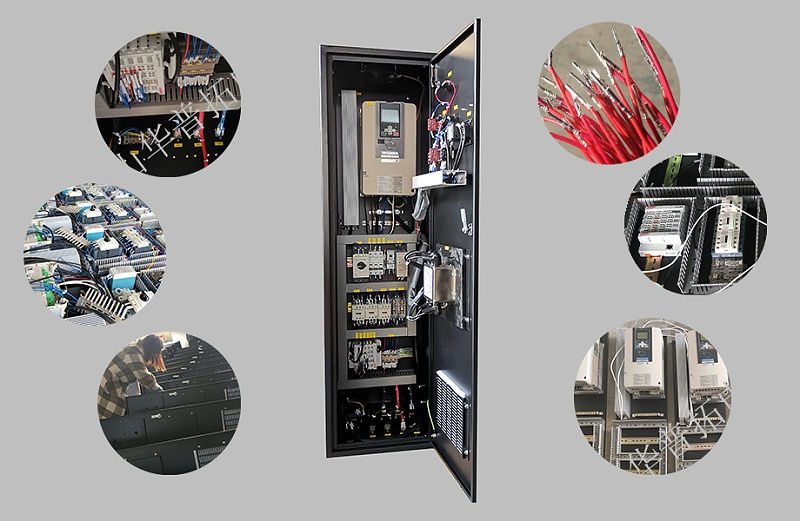

华普拓电气对每一个生产细节都有严格把控

通过 BECKHOFF模块以及 日本安川 GA700系列新款变频器 CIPR-GA70B4031ABBA 11kw380V ，实现舞台的升降、移动、旋转、伸缩等运动，从而达到舞台与舞美、演员、场景、灯光的协调变化功能，使演出更加丰富精彩.。

昆山华普拓电气是定制舞台升降变频控制箱的生产厂家，如果您需要定制不同使用需求的产品欢迎致电：15150491355 ，华普拓电气团队将以专业的知识，丰富的案例经验为您的项目量身定制专属产品！
