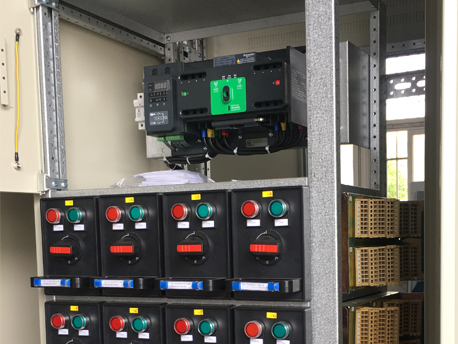

低压MNS抽屉柜的上部控制回路由施耐德双电源构成，柜面装有电压表和多功能转换开关

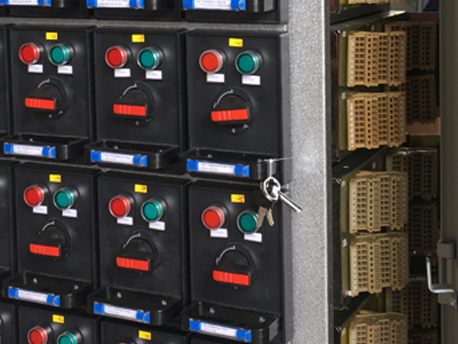

柜子右侧如左图所示安装有端子板，电缆集中在这里

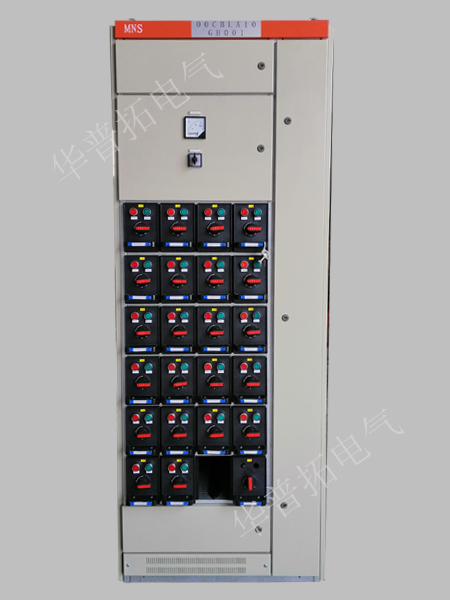

中部抽屉有6行4列共计24个MCC控制中心

 MCC控制单元内元件采用施耐德断路器、正泰接触器热继电器以及时间继电器。施耐德红绿带灯按钮

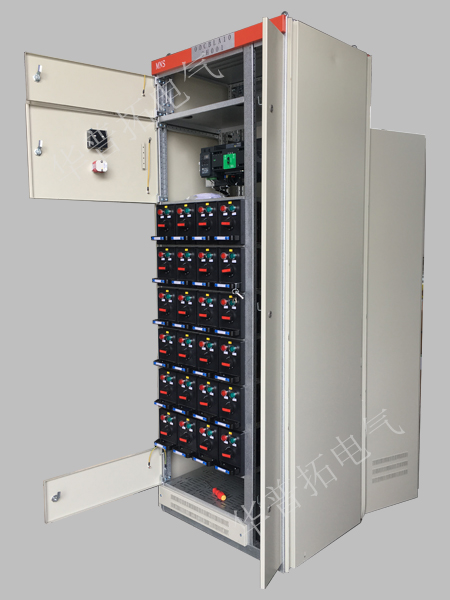

抽出式MCC的框体结构特征，功能单元设计成可移式结构，功能单元与垂直母线的连接

采用一次隔离触头，即使与其连接的电路是带电的，也可以从设备中完整地取出和放回该功能单元，另一端为固定式结构

抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠

采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，可以根据要求任意组装

不需外接触独立控制电源，降低故障率

可由正面检视维修

通过操手柄和大联锁，可以准确地将抽屉定位在连接/试验/分离/移出等位置。各个位置在前面板上均有相应的标识，简单、直观

当断路器合闸时，由机械联锁装置禁止抽屉移动，以保证操作的安全性

在操作过程中，有可能进整定或检查抽屉内部的情况，因而需要打开抽屉面板，此时，可用相应的解锁工具将抽屉面板打开

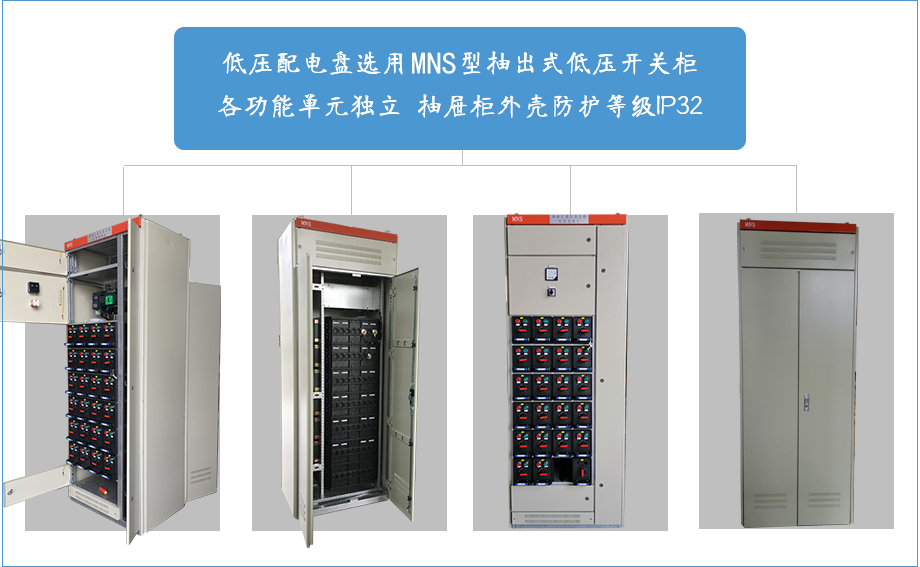

MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出、上进下出、下进上出、下进下出

通用化、标准化程度高,装配方便。具有可靠的质量保证

柜体可按工作环境的不同要求选用相诮的防护等级。设备保护连续性和可靠性
