江苏友康生态蘑菇水二期纯水系统PLC变频控制柜案例

返回列表 来源: 发布日期: 2020.06.02

项目介绍

张家港沙洲电厂低压配电柜案例
江苏友康生态蘑菇水二期纯水系统PLC变频控制柜案例

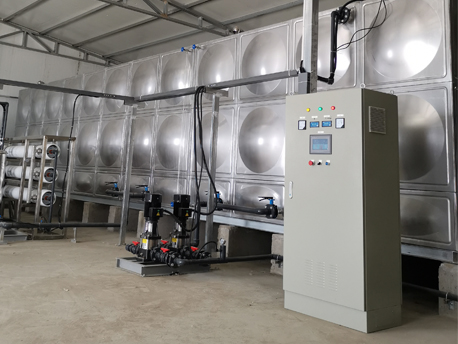

该项目为位于江苏宿迁市,江苏友康生态科技有限公司是一家专注高科技农业发展的现代化农业数字化工厂。蘑菇菌种的大规模种植,先后两期上新蘑菇水纯水系统。华普拓电气生产的plc变频控制柜则为蘑菇水二期纯水控制系统。


张家港沙洲电厂低压配电柜案例

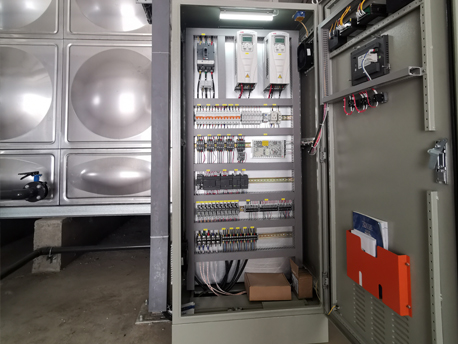

      该PLC变频柜由两台ABB变频器构成,一用一备。满足现场纯       水系统的长时间运行要求。塑壳断路器空开选用施耐德品              牌。plc智能控制由西门子扩展模块组成。柜面安装有昆仑通        态品牌的显示器。可以直观看到输出的各项数值及画面。

应用亮点

张家港沙洲电厂低压配电柜案例

plc程序化智能控制,依托plc扩展模块为载体。通过wincc软件编辑存储代码程序,实现自动化控制的过程。

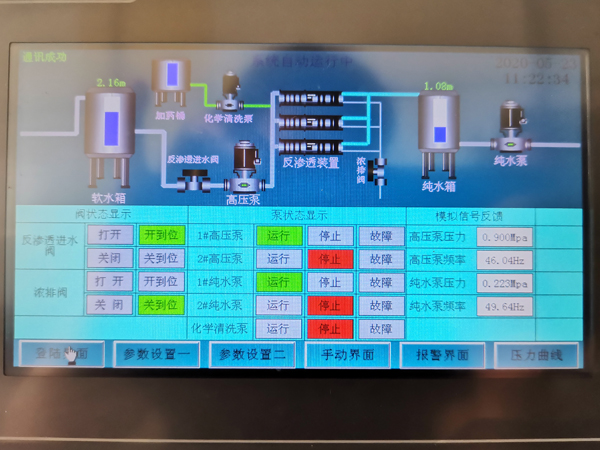

如右图所示,程序通过触摸屏输出直观画面。并对整个纯水进化过程通过画面总览呈现。更加易懂。

 在纯水系统自动运行中的阀状态、泵状态进行显示。并对模拟信号反馈,各项压力、频率数值。

张家港沙洲电厂低压配电柜案例

画面下方始终有上下级界面按钮,可随时切换查看设置。比如登录界面、参数设置、监控界面、手动界面、报警界面及数值压力曲线图。

可手自动自由切换,适应现场各层次操作员使用。

参数设置分为两部分,参数设置一,纯水泵管道压力、高压停泵时间延迟时间、以及休眠时间及频率。还有高压泵的各项参数设置。参数设置二,纯水箱及软水箱的液位设置。

当断路器合闸时,由机械联锁装置禁止抽屉移动,以保证操作的安全性
