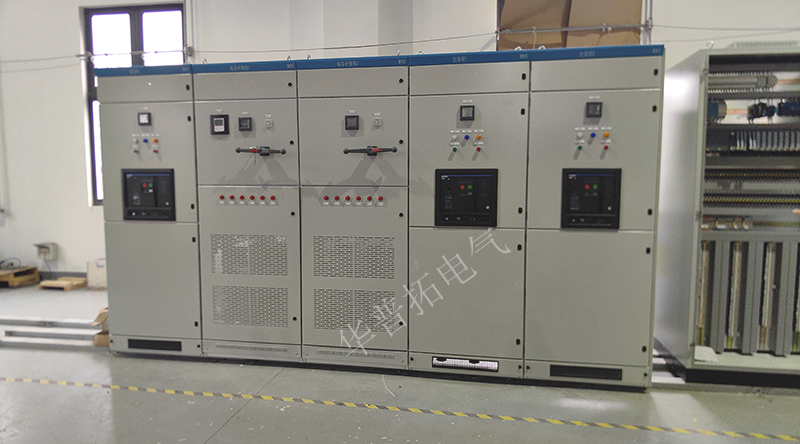

近日，华普拓电气顺利完成一批配电开关柜的交付工作，该批产品共5台，专为电力配电场景设计，包含1台进线柜、2台电容补偿柜及2台出线柜。其中进线柜配置4000A正泰框架断路器，出线柜分别采用3200A与2000A正泰框架断路器，整套系统具备高载流能力与分断可靠性，可满足工业级配电需求。有些朋友对进线柜和出线柜的区分不了解，我们从以下几点给大家分享一下区别。

一 核心功能定位差异

1.进线柜

角色：作为配电系统的总入口，承担从外部电网（如10kV电源）接收电能并输送至母线的核心任务。

关键作用：

分配主电源至母线，相当于电力系统的动脉起始端。

集成过流、速断、零序保护等装置，确保系统级故障快速切除。

典型配置：如华普拓案例中4000A正泰框架断路器，需匹配高额定电流（3150A~4000A）及开断能力（31.5~40kA）。

2.出线柜

角色：作为电能分配节点，将母线电能输送至下游负载（如变压器、用电设备）。

关键作用：

按需分配电能至不同支路，类似快递分拣中心。

提供支路过载、短路保护，确保局部故障不影响整体系统。

典型配置：如案例中3200A/2000A断路器，电流等级根据负载需求灵活选择。

二、应用场景与运维要点

1.进线柜

常见于变电站、大型工业配电房，需定期校验继电保护装置。

运维重点：检查真空断路器状态、避雷器性能及母线连接可靠性。

2.出线柜

适用于车间、楼宇等末端配电，需根据负载变化调整保护定值。

运维重点：监测分支回路温升、断路器分合闸次数及CT精度。

三、华普拓案例实践

进线柜：4000A断路器设计确保主电源接入的稳定性，符合工业级高载流需求。

出线柜：差异化电流配置（3200A/2000A）实现精准配电，适配不同规模负载。

系统协同：进线柜与 出线柜通过母线联动，形成分层保护机制，提升供电可靠性。
