低压开关柜型号大全之GCK低压抽屉式开关柜知识浅读

返回列表 来源: 华普拓电气 发布日期: 2019.05.28

  目前市场上流行的低压开关柜型号很多,有一部分是国内自主研发的,比如GCK/GCS,有一部分是国外引进的,比如MNS。总的来说有GGD、 GCK、GCS、MNS、MCS等 几种型号,今天华普拓小编带来了GCK低压抽屉式开关柜的相关知识。

  GCK,G代表柜式结构--封闭式开关柜,C代表抽出式,K 代表控制中心,科学名称应该是低压抽屉式开关柜,又常被称为GCK低压开关柜,GCK低压配电柜、GCK电气柜主要由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。广泛适用于发电厂、变电所、厂矿企业等。

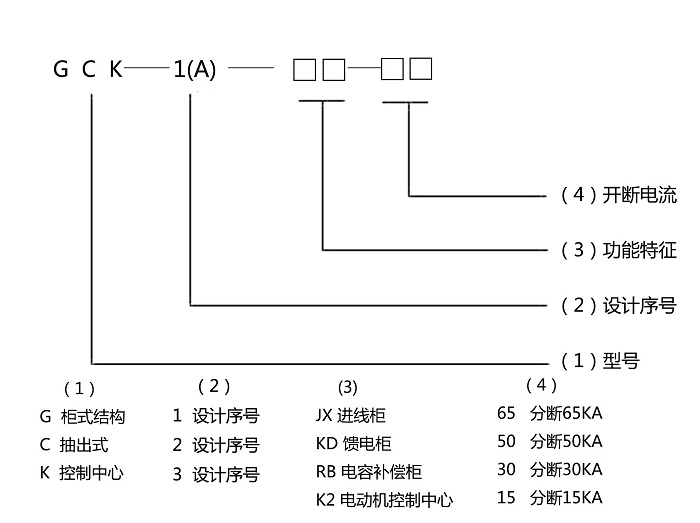

GCK产品系列及型号代表的意思如下图所示


GCK低压抽出式开关柜型号含义图示

 GCK低压抽出式开关柜结构特点

1、整柜采用拼装式组合结构,模数孔安装,零部件通用性强,适用性好,标准化程度高

2、柜体上部为母线室、前部为电器室、后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证安全。

3、MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启。

4、受电开关、联络开关及MCC柜的抽屉具有三个位置:接通位置、试验位置、断开位置。

5.开关柜的顶部根据受电需要可装母线桥。


GCK开关柜具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、单台柜体 所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
