张家港沙洲电厂低压配电柜案例

返回列表 来源：发布日期： 2019.01.23

项目介绍

: 江苏沙洲电厂二期2X1000MW扩建工程超临界燃煤机组

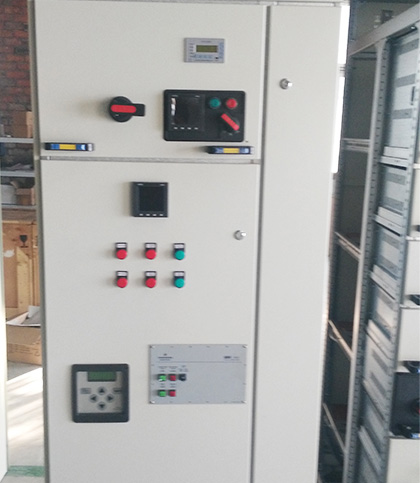

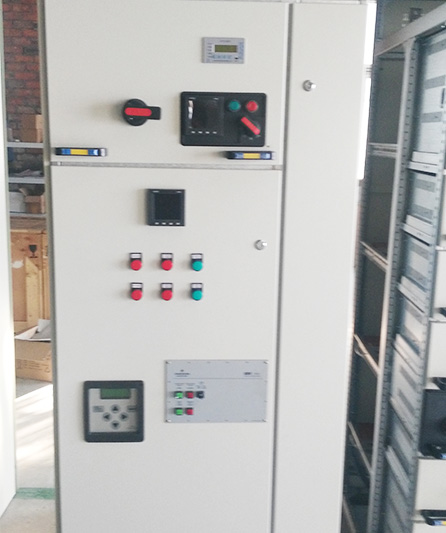

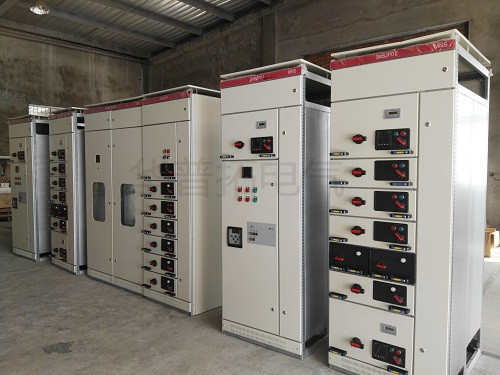

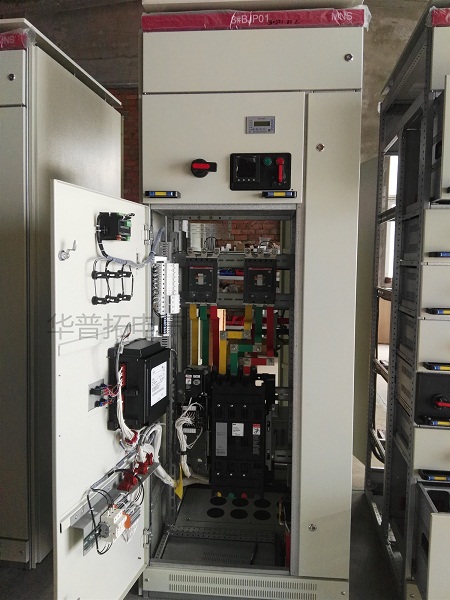

400V MCC为380三相三线制。暂为抽屉式开关柜。低压配电柜内动力元件设备采用ABB公司产品。MCC采用双电源进线，采用ASCO产品。MCC配设接地检测装置，以辨别出接地分路，接地检测装置采用太原合创LH产品。
MCC的最终设计应有20%的备用馈线回路供买方以后使用。在备用回路中，每种规格的断路器、热过负荷元件、磁力接触器联同其控制和保护设备至少备用一回，并用标签在间隔上标上“备用”。这些备用回路的布置设计应均匀分布在MCC上。

: MCC应按负载运行性质相应分段配置。如成对负荷分别接于成对设置的母线段上。对重要负荷(I类负荷)，且有备用时，控制系统应包括备用自投回路。
柜中所有元件的选型应考虑到安装在密闭柜中的降容系数。进线断路器包括进线和分路的额定工作电流应大于等于母线段总负荷电流和电动机额定满负荷电流的125%。分路中一次元器件的额定电流应为负载额定电流的125%。

应用亮点-1

真正PC 级自动转换开关，GB/T 14048.11-2002、UL 1008 及IEC60947-6-1 认证的合格产品

适用于各类型负载，可使用于最复杂负载类型AC-33A

带载转换及耐受故障电流能力高，方便保护协调设计及设定

线圈激磁型双投式转换开关，转换速度快且稳定

电气操作，机械保持触头闭合

电气及机械互锁，无中间暂停位置，保证只接触一路电源供电，避免双边电源不供电或双路电源短路

具灭弧触头及灭弧室，保护主触头，有足够灭弧距离，保证明显断开点

大电流ATS 静主触头为分片式设计，保证理想接触面积避免过热，并具有自我清洁功能。

不需外接触独立控制电源，降低故障率

可由正面检视维修

转换速度快，3000A 以下机械动作时间低于50ms,4000A 低于60ms

微处理机控制器，控制精密度高

发电机、空气压缩机。

可搭配同相位侦测器进行同相位转换

可搭配重叠转换第四极（中性级），避免转换过程产生瞬间异常电压

可搭配通讯模块，远程监控ATS 状态。

应用亮点-2

: MCC脱硝系统的电动机回路，配置东大金智LPC-3532马达智能控制器
每套智能马达控制保护器至少提供6个开关量输入和2个开关量输出，控制电源取自本马达动力回路，该智能马达控制保护器可保护在动力回路发生短暂电压波动时，维持原输出状态，经一段时间（可调）后判断真正失电时，输出分闸指令断开接触器线圈回路。智能马达控制保护器与DCS系统可通讯。主厂房DCS上位机可对智能马达控制保护器进行起停控制，监视，故障诊断以及参数化设定等，另外智能马达控制保护器至少实现如下功能：
（1）遥测功能：电流（4~20mA DC）
（2）遥信功能：接触器合，分状态信号，远方/就地切换开关的就地位置信号，保护动作信号，电气异常信号，故障信号等。
（3）遥控功能：可接受远方断路器合、跳闸指令。
